LED điểm trang trí tòa nhà là gì? Ứng dụng trên mặt dựng cong và kính

LED điểm trang trí tòa nhà là gì đang là thắc mắc trọng tâm của nhiều chủ đầu tư và kỹ sư cơ điện (M&E) khi lựa chọn công nghệ chiếu sáng mặt dựng (Facade Lighting). Khác biệt hoàn toàn với các dòng đèn pha rọi tĩnh hay đèn thanh viền chỉ, LED điểm (Point Light / Pixel Node) là các cụm phát sáng độc lập hoạt động như từng điểm ảnh (pixel) trên bề mặt công trình. Khi liên kết qua bộ điều khiển kỹ thuật số, hàng nghìn điểm sáng này sẽ biến toàn bộ mặt đứng kiến trúc thành một màn hình hiển thị đồ họa, video động hoặc trình diễn ánh sáng nghệ thuật sống động.

Trong hệ thống giải pháp LED trang trí tòa nhà, đèn LED điểm đóng vai trò then chốt tại các dự án kiến trúc phức hợp. Nhờ kích thước nhỏ gọn và liên kết bằng dây cáp linh hoạt, dòng sản phẩm này giải quyết triệt để bài toán lắp đặt trên các bề mặt cong uốn lượn, vách kính hay hệ khung kết cấu bất đối xứng mà các loại đèn thanh tuyến tính không thể can thiệp.

LED điểm/pixel hoạt động như thế nào?

Bản chất của LED điểm trang trí kiến trúc là sự kết hợp giữa kỹ thuật quang học vi mô và mạng truyền thông dữ liệu tốc độ cao. Mỗi bóng đèn không đơn thuần là nguồn phát sáng mà là một nút mạng thông minh.

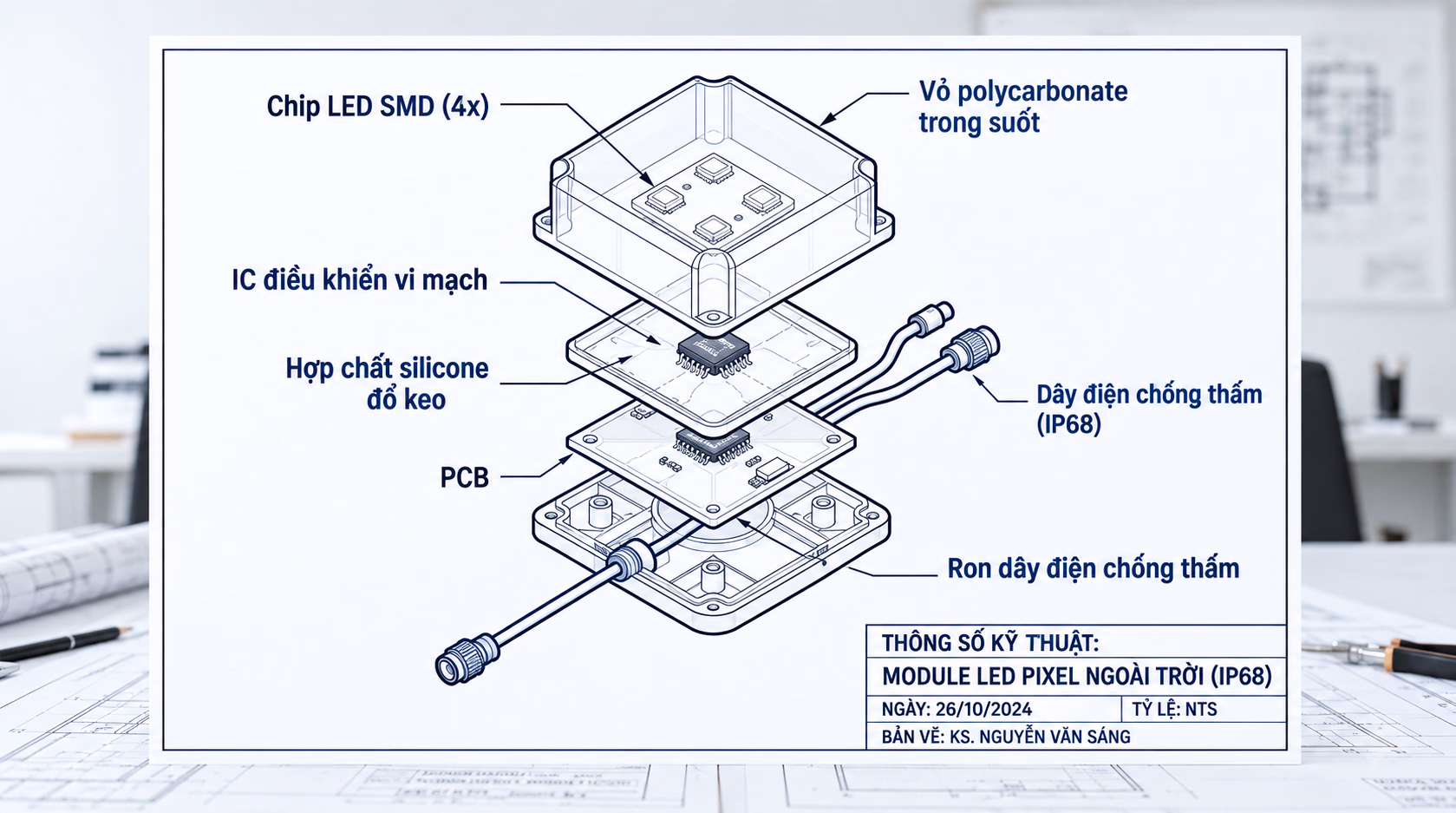

Cấu tạo vật lý của một node LED điểm

Mỗi điểm sáng được thiết kế nguyên khối để đảm bảo vận hành ổn định ngoài trời trong nhiều năm:

• Vỏ bảo vệ (Housing): Làm từ hợp kim nhôm đúc áp lực hoặc nhựa kỹ thuật PC/Silicone chống cháy, chịu nhiệt độ cao và kháng tia cực tím (UV).

• Thấu kính quang học (Optical Lens): Thiết kế dạng vòm tán quang (Milky Cover) hoặc thấu kính hội tụ trong suốt (Clear/Frosted Lens), tạo góc chiếu linh hoạt từ 110° đến 160°.

• Chip LED phát quang: Thường tích hợp 3 đến 6 chip LED SMD công suất cao (RGB, RGBW hoặc Mono).

• Vi mạch điều khiển (Driver IC): Tích hợp trực tiếp bên trong bo mạch của node để giải mã tín hiệu điều khiển độc lập cho từng kênh màu.

• Keo phủ bảo vệ: Bơm keo epoxy hoặc polyurethane (PU) hai thành phần chống ngấm nước, đáp ứng chuẩn IP67 đến IP68.

Chuỗi truyền nhận dữ liệu và nguyên lý điều khiển độc lập từng pixel

Các node LED điểm được kết nối thành dải liên tục thông qua cáp mềm chuyên dụng (thường là cáp 4 lõi: V+, GND, DAT, CLK hoặc chuẩn DMX 5 lõi: V+, GND, D+, D-, ADDR). Khi bộ điều khiển phát dữ liệu video hoặc hiệu ứng, mỗi pixel sẽ tự động trích xuất gói màu (R-G-B tương ứng 256 mức xám với mã hóa 8-bit hoặc 65.536 mức với mã hóa 16-bit) dành riêng cho địa chỉ của nó, sau đó chuyển tiếp phần tín hiệu còn lại đến pixel kế tiếp theo thời gian thực.

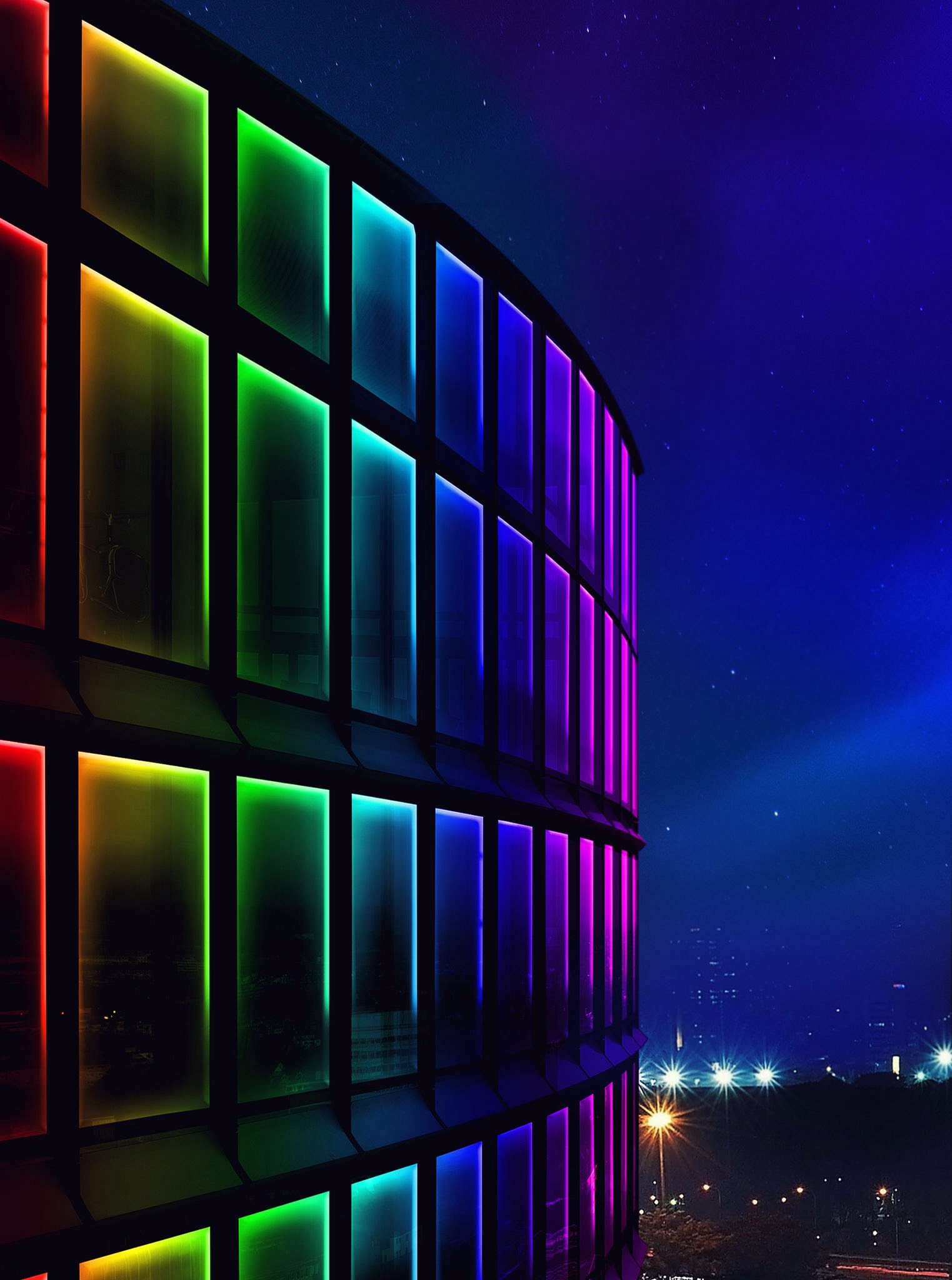

Vì sao phù hợp với mặt dựng cong, kính hoặc hình khối phức tạp

Các công trình hiện đại thường sở hữu ngôn ngữ kiến trúc phi tuyến tính với bề mặt parabol cong vòm, elip hoặc mặt dựng vách nhôm kính đan xen. Đây chính là không gian kỹ thuật mà đèn LED điểm phát huy tối đa lợi thế so với các loại đèn LED trang trí tòa nhà dạng thanh cứng.

Khả năng tùy biến bước chấm (Pitch) theo đường cong kiến trúc

Do liên kết giữa các node LED là dây dẫn mềm, kỹ sư có thể tùy chỉnh khoảng cách giữa hai tâm điểm ảnh (Pixel Pitch – P) một cách cơ động theo từng cung tròn của mặt dựng. Các điểm LED có thể bám sát từng thanh lam, gân nhôm hay rãnh panel mà không phá vỡ đường nét mềm mại của tòa tháp.

Giải pháp thi công luồn dây cáp và giảm tải trọng kết cấu

Khác với màn hình cabinet khối lượng lớn, hệ thống LED điểm có tổng tải trọng trên một mét vuông rất thấp (thường dưới 3 – 5 kg/m² bao gồm dây và phụ kiện). Nhờ đó:

• Giảm thiểu đáng kể tải trọng tác động lên hệ khung xương chịu lực của mặt dựng.

• Thiết kế dạng điểm tròn giúp luồng gió lưu thông tự nhiên qua các khe hở, giảm thiểu hệ số cản gió khi lắp đặt ở độ cao trên 100m.

• Đường dây dẫn nhỏ gọn dễ dàng giấu kín trong các khe ron kỹ thuật hoặc nẹp nhôm định hình.

Bảo toàn tầm nhìn và độ xuyên sáng tự nhiên cho hệ vách kính

Khi lắp đặt phía trước hoặc tích hợp vào hệ khung kính mặt dựng (Curtain Wall), tỷ lệ xuyên sáng (transparency) của hệ thống LED điểm có thể đạt trên 70% – 90% tùy theo bước chấm P. Điều này đảm bảo ánh sáng tự nhiên vẫn chiếu sâu vào văn phòng bên trong tòa nhà vào ban ngày mà không gây cản trở tầm nhìn của người sử dụng.

Mật độ điểm ảnh và khoảng cách xem ảnh hưởng ra sao

Mật độ điểm ảnh (Pixel Density) và khoảng cách xem tối ưu (Optimal Viewing Distance) là hai thông số kỹ thuật bắt buộc phải cân bằng khi lập phương án thiết kế media facade.

Tương quan giữa khoảng cách quan sát (Viewing Distance) và Pitch điểm

Về nguyên lý quang học, khoảng cách xem tối thiểu (m) để mắt người nhìn thấy hình ảnh hòa quyện liền mạch mà không bị vỡ hạt điểm ảnh xấp xỉ bằng giá trị bước chấm Pitch (mm) nhân với hệ số từ 0.8 đến 1.0.

• Khoảng cách xem gần (30m – 80m): Phù hợp với khối đế thương mại hoặc tòa nhà thấp tầng nằm sát trục đường giao thông, thường cấu hình Pitch từ P35mm đến P60mm.

• Khoảng cách xem trung bình (80m – 150m): Phù hợp với phần thân các tòa nhà từ 15 đến 25 tầng, phổ biến với bước chấm P80mm đến P125mm.

• Khoảng cách xem xa (> 200m – 500m): Phù hợp với nóc tòa tháp chọc trời quan sát từ bờ sông hoặc đường vành đai, có thể chọn Pitch P150mm đến P300mm nhằm tiết kiệm chi phí mà vẫn đảm bảo độ nhận diện hình ảnh.

Bảng tra cứu mật độ node LED tương ứng với độ phân giải hiển thị

Điều khiển từng điểm và khả năng tạo hiệu ứng

Sức mạnh lớn nhất của công nghệ LED điểm nằm ở năng lực lập trình độc lập (Individual Pixel Control), cho phép biến mọi hình khối kiến trúc thành một tác phẩm nghệ thuật ánh sáng tương tác.

Giao thức điều khiển DMX512 và SPI: Ưu nhược điểm thực tế

Trong chiếu sáng kiến trúc ngoài trời, hai giao thức điều khiển phổ biến nhất bao gồm:

• Chuẩn điều khiển DMX512: Đây là giao thức chuẩn DMX512 quốc tế được ứng dụng rộng rãi nhờ khả năng chống nhiễu vượt trội trên đường truyền dài bằng tín hiệu vi sai RS-485. Mỗi vũ trụ DMX (Universe) quản lý tối đa 512 kênh (tương đương 170 điểm LED RGB). Nếu một node DMX bị lỗi ngắt mạch, tín hiệu các điểm phía sau vẫn truyền dẫn bình thường.

• Chuẩn điều khiển SPI (TTL): Phù hợp với các hệ thống nhỏ nội bộ. Ưu điểm là chi phí vi mạch điều khiển thấp, tốc độ làm tươi (refresh rate) cao. Nhược điểm là khoảng cách truyền giữa hai điểm không quá 3 – 5 mét và tính năng dự phòng dữ liệu phụ thuộc vào từng dòng IC (cần dùng loại có chân truyền đôi Data kép Backup).

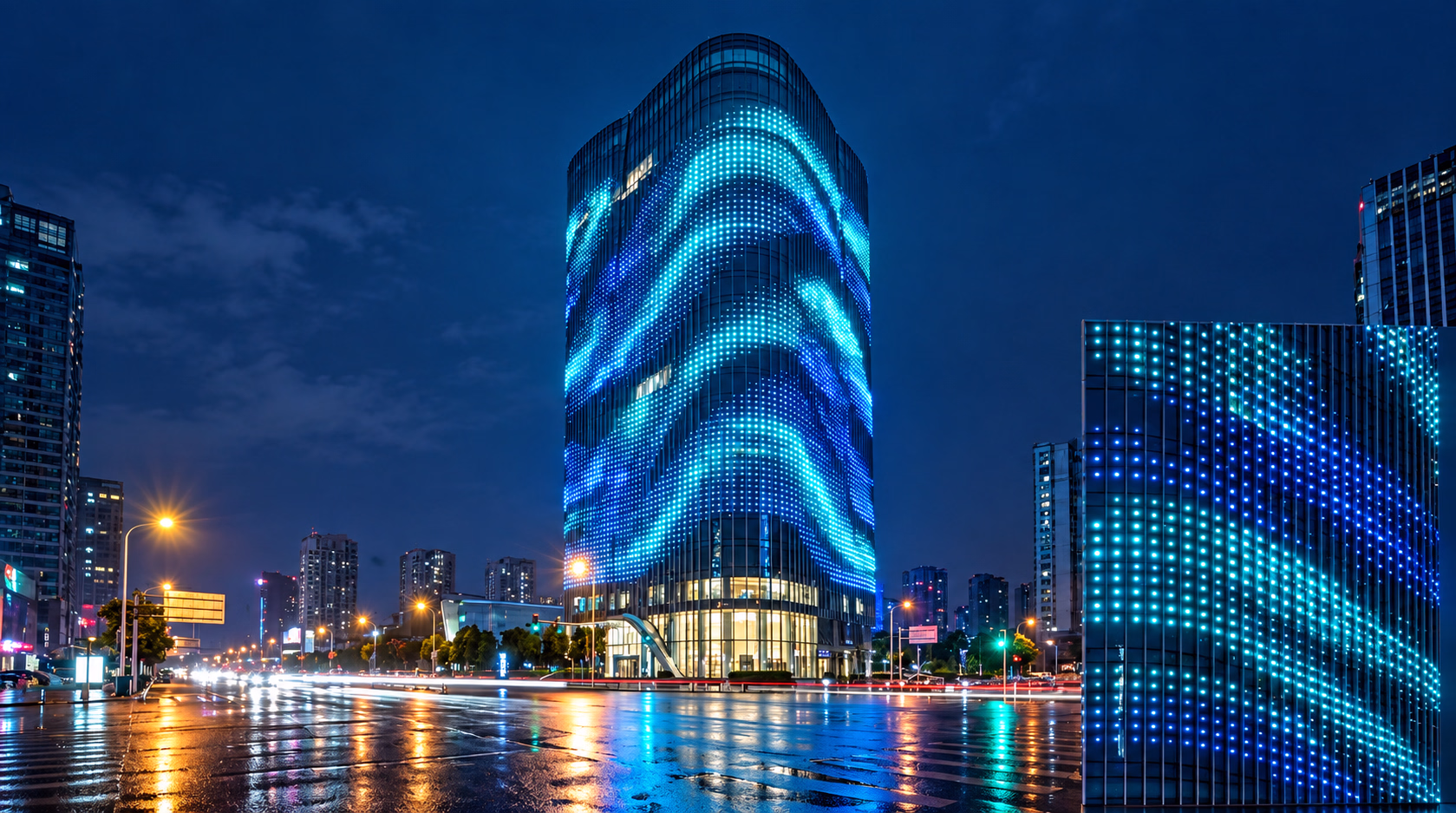

Tích hợp Video Controller: Biến toàn bộ bề mặt kiến trúc thành màn hình đồ họa

Thông qua các bộ điều khiển master hỗ trợ giao thức Art-Net hoặc sACN kết nối mạng LAN Gigabit quang học, toàn bộ ma trận LED điểm sẽ nhận dữ liệu đồ họa trực tiếp từ máy chủ phát video media server. Hệ thống cho phép hiển thị cờ hoa chào mừng các dịp lễ, phát biểu trưng thương hiệu hay chạy hiệu ứng thác nước đổ, ngọn lửa tương tác theo nhịp điệu âm nhạc.

So sánh kỹ thuật: Khi nào nên chọn LED điểm thay vì LED thanh?

Việc lựa chọn giữa đèn LED thanh (Linear Wall Washer/Media Bar) và LED điểm cần căn cứ chặt chẽ vào cấu trúc hình học của công trình. Để nắm bắt chi tiết hơn, bạn có thể tham khảo bài phân tích LED thanh và LED điểm khác nhau thế nào từ các chuyên gia chiếu sáng.

LED Điểm Phi 30 và Bóng Phi 34 phù hợp trường hợp nào?

Trong dải sản phẩm chuyên dụng cho tòa nhà cao tầng, kích thước đường kính bóng quyết định trực tiếp đến quang thông phát xạ và phạm vi quan sát.

Đánh giá ứng dụng thực tế của LED Điểm Phi 30

Dòng đèn LED Điểm Phi 30 sở hữu đường kính danh định 30mm, thường tích hợp từ 3 chip LED SMD:

• Ứng dụng tiêu biểu: Lắp đặt trên các vách kính khối tháp trung tâm thương mại, khách sạn có khoảng cách nhìn từ 30m đến 100m.

• Đặc tính: Thiết kế nhỏ gọn, dễ dàng tích hợp chìm vào nẹp nhôm hoặc đố kính mà không gây mất thẩm mỹ cho mặt dựng vào ban ngày khi không bật đèn.

Phạm vi ứng dụng của Bóng Phi 34 HHX P303DMXF-35

Đối với các công trình quy mô lớn đòi hỏi cường độ sáng mạnh và khoảng cách nhìn xa, bóng Phi 34 HHX P303DMXF-35 là giải pháp chuẩn công nghiệp:

• Ứng dụng tiêu biểu: Lắp đặt trên đỉnh các tòa nhà chọc trời, cầu dây văng hoặc các bề mặt diện tích rộng hàng nghìn mét vuông.

• Đặc tính: Vỏ đúc nhôm tản nhiệt chắc chắn, thấu kính quang học góc rộng và tích hợp chip điều khiển DMX chuyên biệt, duy trì độ sáng đồng đều ngay cả trên chuỗi dài hàng trăm node.

Những dữ liệu kỹ thuật bắt buộc phải tính toán trước khi triển khai

Chiếu sáng kiến trúc quy mô lớn luôn đi kèm những thách thức về mạng điện và truyền tải dữ liệu. Khi xem xét các phương án chiếu sáng mặt dựng tòa nhà, kỹ sư thiết kế cần lập bảng tính toán cụ thể cho 3 thông số then chốt sau:

1. Tính toán sụt áp (Voltage Drop) và vị trí đặt tủ nguồn

Hệ thống LED điểm thường sử dụng điện áp một chiều DC 12V hoặc DC 24V để đảm bảo an toàn vận hành. Do dòng điện một chiều trên dây dẫn lớn, hiện tượng sụt áp sẽ khiến các bóng LED ở cuối chuỗi bị giảm độ sáng hoặc sai lệch màu:

• Quy chuẩn cấp nguồn: Không nên nối tiếp chuỗi quá 20 – 30 node (với nguồn 12V) hoặc quá 50 node (với nguồn 24V) mà không có điểm cấp nguồn bù (Power Injection).

• Tủ nguồn tập trung: Cần bố trí các tủ nguồn phân tán theo từng tầng kỹ thuật hoặc dọc theo máng cáp trục đứng để khoảng cách truyền tải nguồn DC đến cụm đèn không vượt quá 10 – 15 mét.

2. Giới hạn chiều dài tín hiệu và bộ lặp

Tín hiệu điều khiển kỹ thuật số (DMX hoặc TTL) suy hao dần theo khoảng cách dây cáp:

• Khoảng cách tối đa từ bộ điều khiển phụ (Sub-controller) đến node LED đầu tiên không nên vượt quá 30m nếu dùng cáp đồng chống nhiễu bọc kim thông thường.

• Trường hợp khoảng cách liên kết lớn hơn, bắt buộc phải sử dụng các bộ lặp tín hiệu cách ly quang (Opto-coupler Amplifier) hoặc chuyển đổi sang đường truyền cáp quang (Optical Fiber Converter).

3. Tiêu chuẩn kháng nước IP67/IP68 và khả năng chống chịu bức xạ UV

Mặt ngoài tòa nhà chịu tác động khắc nghiệt của nắng gắt, mưa bão, độ ẩm cao và gió giật:

• Cấp bảo vệ chống xâm nhập tối thiểu cho vỏ node và giắc cắm nối phải đạt chuẩn IP67 (chống ngập tạm thời) hoặc IP68.

• Vật liệu dây cáp điện và vỏ bóng phải đạt cấp chống cháy UL94-V0 cùng phụ gia ổn định UV, ngăn chặn tình trạng vỏ bị ố vàng, giòn gãy sau 2 – 3 năm vận hành ngoài trời.

Câu hỏi thường gặp về LED điểm trang trí tòa nhà (FAQ)

Tuổi thọ trung bình của hệ thống LED điểm ngoài trời là bao lâu?

Trong điều kiện vận hành chuẩn với nhiệt độ môi trường nhiệt đới và hệ thống cấp nguồn đạt chuẩn, tuổi thọ của các dòng chip LED cao cấp đạt mức 50.000 giờ chiếu sáng (tương đương 8 – 10 năm sử dụng ở tần suất 8 giờ mỗi đêm) trước khi độ sáng suy giảm xuống còn 70% (chuẩn L70).

Khi một bóng LED điểm bị hỏng thì toàn bộ hệ thống có bị mất tín hiệu không?

Với hệ thống sử dụng giao thức DMX512 chuẩn hoặc IC có kênh dữ liệu kép backup (như dòng WS2815 hay UCS512C), khi một điểm bị sự cố ngắt mạch thì dữ liệu vẫn tiếp tục được truyền qua các điểm kế tiếp mà không làm gián đoạn chuỗi đèn phía sau.

Việc lắp đặt LED điểm có làm ảnh hưởng đến kết cấu chống thấm của mặt dựng kính không?

Hoàn toàn không, nếu áp dụng đúng biện pháp kỹ thuật thi công. Đơn vị nhà thầu chuyên nghiệp thường liên kết đèn vào hệ nhôm định hình kẹp gián tiếp trên đố kính hoặc dùng keo silicone kết cấu chuyên dụng ngoài trời mà không cần khoan cắt trực tiếp làm ảnh hưởng đến lớp đệm kín khí/chống thấm của vách kính.
