Khi đầu tư hệ thống trình chiếu chuyên nghiệp, việc tính toán chính xác kích thước Màn hình LED là yếu tố tiên quyết quyết định đến chất lượng hiển thị hình ảnh và tối ưu hóa ngân sách thi công. Một trong những tiêu chuẩn khắt khe nhất hiện nay là khung hình phải đạt được Tỷ lệ 16:9.

Tại sao lại như vậy và làm thế nào để tính toán chuẩn xác số lượng module/cabinet không sai lệch một milimet? Hãy cùng các chuyên gia kỹ thuật cấp cao từ thương hiệu HacoLED tìm hiểu chi tiết qua bài viết chuyên môn dưới đây.

1. Tại sao thi công Màn hình LED cần tuân thủ tỷ lệ 16:9?

Trong lĩnh vực hiển thị kỹ thuật số và thiết kế hệ thống AV (Audio Visual), tỷ lệ khung hình đóng vai trò quan trọng trong việc truyền tải trọn vẹn thông điệp thị giác.

Khái niệm tỷ lệ vàng 16:9 trong hiển thị kỹ thuật số

Tỷ lệ 16:9 (aspect ratio 1.77:1) là chuẩn mực quốc tế được áp dụng cho hầu hết các thiết bị hiển thị hiện đại như tivi, màn hình máy tính và thiết bị di động. Con số này biểu thị mối tương quan tỷ lệ thuận: cứ 16 đơn vị chiều rộng thì sẽ có 9 đơn vị chiều cao tương ứng.

Việc thiết kế kích thước hệ thống trình chiếu bám sát tỷ lệ này giúp đồng bộ hóa tín hiệu nguồn phát (source) và thiết bị đầu cuối (display).

Lợi ích tuyệt vời khi trình chiếu video FHD, 4K

Hầu hết các nội dung truyền thông, video doanh nghiệp, hay định dạng phim ảnh hiện nay đều được sản xuất ở độ phân giải Full HD (1920×1080) hoặc 4K (3840×2160) – tất cả đều mang tỷ lệ 16:9.

Tránh hiện tượng méo hình: Hình ảnh không bị kéo giãn (stretch) hay bóp méo, giữ nguyên tỷ lệ thực tế của đối tượng.
Loại bỏ viền đen (Letterboxing): Triệt tiêu các khoảng đen thừa ở trên/dưới hoặc hai bên hông khung hình.
Tối ưu hóa điểm ảnh: Tận dụng 100% số lượng pixel vật lý trên bề mặt hiển thị.

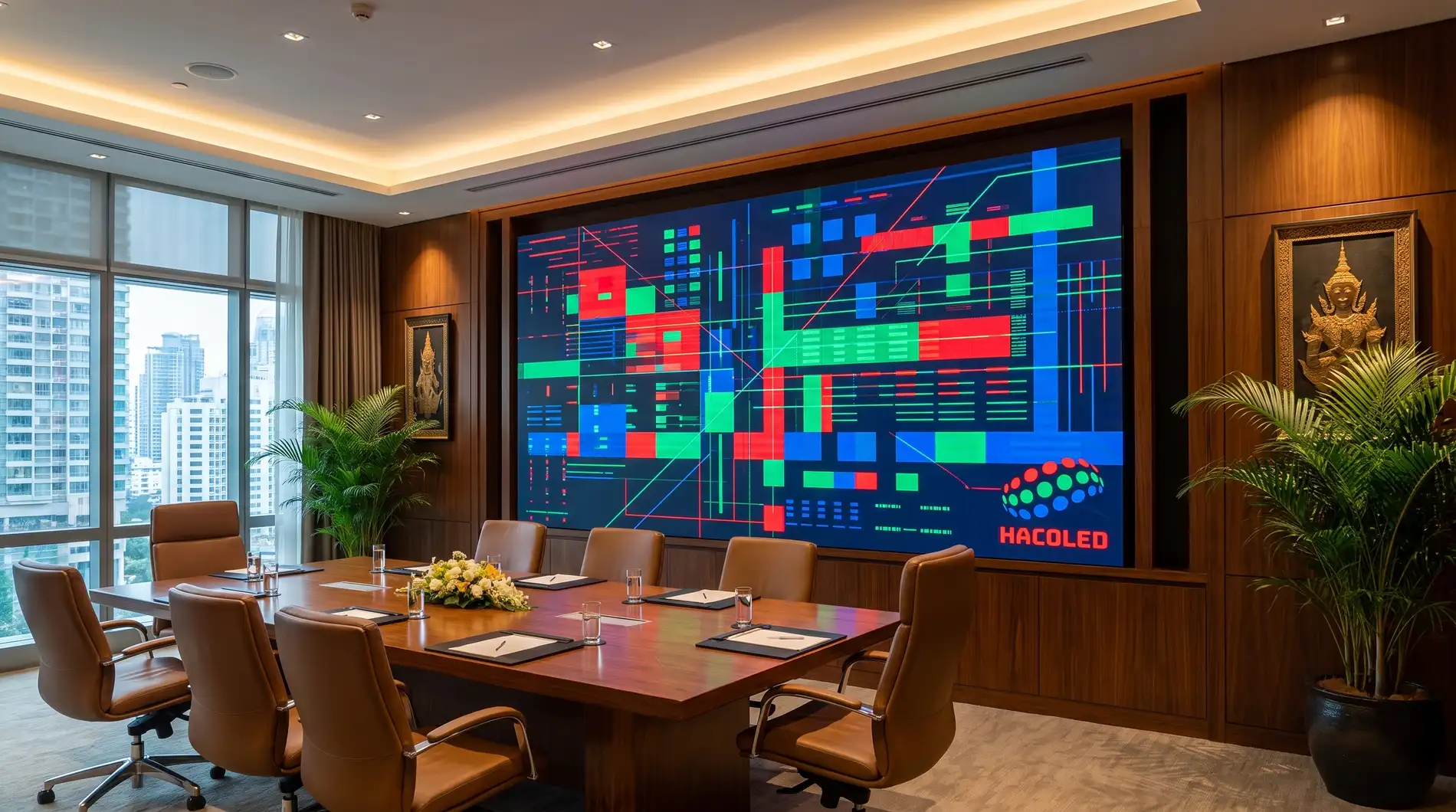

man-hinh-led-dat-chuan-ty-le-mang-lai-hinh-anh-sac-net — Màn hình LED đạt chuẩn tỷ lệ mang lại hình ảnh sắc nét

2. Các thông số cần nắm trước khi tính toán diện tích màn hình

Để có một bảng báo giá thiết kế và thi công chính xác, các kỹ sư cần bóc tách các thông số vật lý của thiết bị trước khi đưa vào công thức.

Kích thước Module và Cabinet cơ sở

Không giống như tivi nguyên khối, màn hình chiếu sáng kỹ thuật số được ghép lại từ nhiều tấm nhỏ (Module) hoặc hộp kỹ thuật (Cabinet).

Module: Đơn vị nhỏ nhất, thường có kích thước cố định như 320x160mm, 192x192mm, hoặc 256x128mm (tùy thuộc vào dòng sản phẩm).
Cabinet: Khung kim loại chứa nhiều module, nguồn và card điều khiển. Kích thước phổ biến là 500x500mm, 512x512mm, hoặc 960x960mm.

Khoảng cách điểm ảnh (Pixel Pitch – P2, P3, P4)

Pixel Pitch (P) là khoảng cách từ tâm bóng LED này đến tâm bóng LED kế tiếp, tính bằng milimet.

Khoảng cách P càng nhỏ (P1.5, P2), mật độ điểm ảnh càng dày, độ phân giải càng cao.
Thông số P sẽ quyết định trực tiếp đến độ phân giải của một tấm module, từ đó ảnh hưởng đến tổng độ phân giải của cả hệ thống trình chiếu.

3. Công thức tính kích thước Màn hình LED chuẩn 16:9 chi tiết

Để hệ thống hiển thị đạt chuẩn, chúng ta cần tính toán dựa trên số lượng module chẵn, vì không thể cắt nhỏ một tấm module vật lý.

Tính số lượng Module theo chiều rộng và chiều cao

Giả sử bạn có một chiều rộng mục tiêu mong muốn là X, ta cần tìm chiều cao tương ứng Y theo tỷ lệ 16:9:

H_{\text{lý thuyết}} = \frac{W_{\text{mục tiêu}} \times 9}{16}

Sau đó, xác định số lượng module Z cần thiết theo :

N_{\text{ngang}} = \text{Làm tròn} \left( \frac{W_{\text{mục tiêu}}}{w_{\text{module}}} \right)

Sau khi có số lượng tấm, ta tính ngược lại kích thước thực tế bằng cách nhân số lượng với kích thước 1 tấm module để ra kích thước màn hình LED chuẩn.

Ví dụ thực tế: Cấu hình màn hình P3 kích thước 150 inch

Yêu cầu: Kích thước tương đương 150 inch (Rộng ~ 3.32m). Sử dụng tấm module P3 có kích thước là 192mm x 192mm.
Bước 1: Chiều cao lý thuyết để đạt 16:9 là: $3.32 \times 9 / 16 = 1.86m$ .
Bước 2: Tính số module ngang: $3320mm / 192mm = 17.29$ tấm => Làm tròn thành 17 tấm hoặc 18 tấm (Chọn 18 tấm để dư dả).
Bước 3: Tính số module dọc: $1860mm / 192mm = 9.68$ tấm => Làm tròn thành 10 tấm.
Bước 4: Kích thước màn hình LED thực tế sẽ là:
- Chiều rộng: $18 \times 192mm = 3456mm$ (3.456m)
- Chiều cao: $10 \times 192mm = 1920mm$ (1.92m)
Kết quả: Tỷ lệ thực tế là $3456 / 1920 = 1.8$ (Rất sát với 1.77 của tỷ lệ 16:9). Khung hình lên cực kỳ mượt mà.

ban-ve-ky-thuat-tinh-kich-thuoc-module-man-hinh-led-ty-le-chuan — Bản vẽ kỹ thuật tính kích thước module màn hình LED tỷ lệ chuẩn

4. 3 Sai lầm chí mạng khi lắp đặt Màn hình LED sai tỷ lệ

Trong quá trình tư vấn B2B, HacoLED thường xuyên tiếp nhận các dự án phải bảo trì lại do đơn vị thi công cũ thiếu am hiểu kỹ thuật cơ sở. Dưới đây là 3 sai lầm cần tuyệt đối tránh:

Chỉ quan tâm đến diện tích mặt bằng: Cố gắng lấp đầy khoảng trống bức tường mà bỏ qua tỷ lệ hình học. Kết quả là tạo ra một khung hình vuông vức hoặc quá dài, khiến video chiếu lên bị cắt xén (crop).
Tính sai độ phân giải tổng: Việc ghép tấm module bừa bãi có thể khiến tổng số pixel không đạt chuẩn HD (1280×720) hoặc Full HD, dẫn đến bộ xử lý hình ảnh (Processor) phải làm việc quá sức để nội suy điểm ảnh, gây mờ nhòe.
Lựa chọn sai kích thước Cabinet: Sử dụng các loại cabinet không đồng bộ với thiết kế khung thép chịu lực ban đầu, gây tốn kém chi phí gia cố và ảnh hưởng đến thẩm mỹ kiến trúc chung.

5. HacoLED – Giải pháp toàn diện thi công Màn hình LED uy tín Việt Nam

Việc tính toán tỷ lệ khung hình chỉ là bước khởi đầu. Để một hệ thống hiển thị hoạt động bền bỉ, mượt mà và an toàn, bạn cần một đối tác có năng lực chuyên môn thực thụ.

HacoLED tự hào là nhà cung cấp và thi công giải pháp toàn diện về Màn hình LED hàng đầu tại Việt Nam.

Am hiểu kỹ thuật sâu sắc: Đội ngũ kỹ sư tại HacoLED tính toán kết cấu thép, sơ đồ nguồn điện và số lượng cabinet với độ chính xác tuyệt đối.
Chất lượng chính hãng: Cam kết 100% thiết bị nhập khẩu chính ngạch, cung cấp đầy đủ giấy tờ hải quan và chứng nhận chất lượng (CO-CQ).
Đối tác uy tín: Chúng tôi là lựa chọn tin cậy của các tập đoàn lớn (Viettel, FPT, Vingroup…) cho các dự án quy mô tầm cỡ quốc gia.

Sự chuyên nghiệp từ khâu khảo sát, lên bản vẽ 3D đến triển khai thi công chuyên nghiệp giúp HacoLED luôn giữ vững vị thế vững chãi trong ngành.

6. Câu hỏi thường gặp (FAQ) về thiết kế Màn hình LED

Q: Màn hình hiển thị cong có áp dụng công thức 16:9 được không?

A: Hoàn toàn được. Dù thiết kế dạng cong hay vát góc, tổng diện tích bề mặt hiển thị vẫn cần tuân thủ kích thước chiều dài và chiều cao theo tỷ lệ 16:9 để đảm bảo video khi trải phẳng ra không bị méo.

Q: Nếu không đủ diện tích lắp đặt đúng 16:9 thì xử lý như thế nào?

A: Nếu kiến trúc không cho phép, HacoLED sẽ tư vấn khách hàng lắp đặt theo diện tích tối đa. Sau đó, chúng tôi cấu hình bộ xử lý hình ảnh (Video Processor) chuyên dụng để tạo các khung layout riêng biệt, giúp phát video 16:9 ở giữa và hiển thị logo/text ở các phần diện tích thừa.

Q: Cấu hình màn hình chuẩn tỷ lệ 16:9 có tốn kém chi phí hơn không?

A: Chi phí phụ thuộc vào tổng mét vuông (m2) và loại điểm ảnh (Pixel Pitch). Việc tuân thủ tỷ lệ 16:9 không làm tăng đơn giá, ngược lại còn giúp bạn tối ưu hóa ngân sách, không lãng phí tiền vào việc mua các tấm module thừa thãi không mang lại giá trị hiển thị nội dung.
