Quy trình thiết kế chiếu sáng mặt dựng

Quy trình thiết kế chiếu sáng mặt dựng là nền tảng kỹ thuật then chốt quyết định giá trị thẩm mỹ kiến trúc ban đêm và sự an toàn vận hành dài hạn của mọi công trình cao tầng. Chiếu sáng mặt dựng (Facade Lighting) không đơn thuần là việc gắn đèn lên tường bao, mà là chuỗi tính toán quang học phức tạp, kết hợp hài hòa giữa vật lý kiến trúc, giải pháp cơ điện và công nghệ điều khiển số.

Đối với chủ đầu tư và các tổng thầu B2B, việc thiếu hụt một lộ trình kỹ thuật bài bản ngay từ đầu thường dẫn đến những rủi ro nghiêm trọng: sai lệch màu sắc thực tế so với phối cảnh 3D, sụt áp gây chập cháy, đọng nước tại các đầu mối nối ngoài trời, hoặc chi phí bảo trì đội lên gấp nhiều lần.

HacoLED xây dựng quy trình chuẩn hóa 7 giai đoạn khép kín, từ bước khảo sát hiện trường, phát triển ý tưởng concept, mô phỏng quang học, thử nghiệm thực địa cho đến thi công, lập trình và chuyển giao toàn diện.

Bước 1 – khảo sát kiến trúc và hệ thống điện

Quy trình thiết kế chiếu sáng mặt dựng chuẩn mực luôn bắt đầu từ việc khảo sát thực địa hiện trường nhằm thu thập toàn bộ dữ liệu vật lý và hạ tầng cơ điện (MEP). Mọi tính toán trên bản vẽ chỉ có giá trị thực tiễn khi bám sát kết cấu thực tế của tòa nhà.

Đánh giá kết cấu facade, vật liệu bề mặt và góc nhìn quan sát

Kỹ sư chiếu sáng tiến hành đo đạc chi tiết từng hệ module mặt dựng, bao gồm:

• Kết cấu tấm ốp hợp kim nhôm (Alu), kính phản quang, kính hộp Low-E, đá granite tự nhiên hoặc lam chắn nắng (Louvers). Mỗi vật liệu có hệ số phản xạ ánh sáng ($\rho$) hoàn toàn khác biệt, ảnh hưởng trực tiếp đến hiệu ứng hắt sáng hoặc xuyên sáng.

• Vị trí chịu lực của khung xương giàn thép, khe lún, ron giãn nở nhiệt để dự kiến đường gá lắp giá treo đèn an toàn, không phá vỡ liên kết chống thấm của facade.

• Tầm nhìn thực tế (Field of View) từ các trục giao thông chính xung quanh công trình để định vị góc chiếu tối ưu, loại trừ triệt để hiện tượng tán xạ gây chói mắt người đi đường.

Kiểm tra công suất trạm biến áp, lộ dây cấp nguồn và phương án bảo vệ chống sét

Hạ tầng cung cấp điện là xương sống vận hành của toàn bộ hệ thống chiếu sáng nghệ thuật:

• Rà soát dung lượng dự phòng của trạm biến áp phân phối hạ thế và tủ điện tổng tòa nhà.

• Đánh giá phương án đi dây trục đứng (Riser điện) từ phòng kỹ thuật điện đến từng tầng hoặc khu vực kỹ thuật facade, tính toán khoảng cách để hạn chế tối đa độ sụt áp trên đường truyền nguồn DC/AC.

• Khảo sát tiếp địa an toàn và hệ thống cắt sét lan truyền (Surge Protection Device – SPD) nhằm bảo vệ mạch điều khiển nhạy cảm trước rủi ro xung sét cảm ứng ngoài trời.

Bước 2 – xác định mục tiêu thẩm mỹ và vận hành

Sau khi nắm rõ hiện trạng công trình, bước tiếp theo là xác định định hướng thẩm mỹ phù hợp với mục tiêu thương mại của chủ đầu tư, đồng thời cân bằng bài toán chi phí vận hành trong suốt vòng đời thiết bị.

Tại giai đoạn này, chủ đầu tư cần tham khảo kỹ các phương án chiếu sáng mặt dựng tòa nhà để lựa chọn phong cách chủ đạo: chiếu sáng tuyến tính nhấn viền (Linear Contour), chiếu sáng mảng khối bề mặt (Floodlighting), chiếu sáng điểm ảnh tương tác (Media Facade), hay kết hợp linh hoạt đa tầng ánh sáng.

Phân cấp kịch bản chiếu sáng: Ngày thường, cuối tuần và dịp lễ hội

Một hệ thống chiếu sáng thông minh không bao giờ vận hành hết 100% công suất vào tất cả các ngày trong năm. Các kịch bản được phân tầng rõ rệt:

• Kịch bản ngày thường: Ưu tiên ánh sáng tĩnh, đơn sắc (3000K ấm áp hoặc 4000K trung tính), độ sáng dịu nhẹ để tôn vinh hình khối kiến trúc nguyên bản mà không gây lãng phí năng lượng.

• Kịch bản cuối tuần & Sự kiện: Ánh sáng chuyển động nhịp nhàng, hiệu ứng sóng nhẹ hoặc đổi dải màu tinh tế nhằm gia tăng sức hút thị giác cho khu vực kinh doanh thương mại.

• Kịch bản Lễ tết: Kích hoạt toàn bộ hiệu ứng đa phương tiện sống động, đồng bộ hóa ánh sáng theo chủ đề lễ hội phục vụ truyền thông và quảng bá thương hiệu tòa nhà.

Bài toán ngân sách đầu tư ban đầu và chi phí tiêu thụ điện năng dài hạn

Chủ đầu tư cần tính toán kỹ lưỡng giữa chi phí vật tư thiết bị ban đầu (CapEx) và chi phí vận hành, bảo trì, tiền điện hàng tháng (OpEx). Để lập dự toán chính xác và tránh phát sinh, ban quản lý dự án có thể đối chiếu chi tiết qua báo cáo phân tích chi phí LED trang trí tòa nhà để chủ động phân bổ nguồn vốn hợp lý.

Bước 3 – concept và phối cảnh/mô phỏng

Ý tưởng chiếu sáng chỉ trở nên thuyết phục khi được số hóa bằng các phần mềm mô phỏng quang học chuyên sâu, giúp chủ đầu tư “thấy trước” dự án trong không gian đêm chân thực.

Xây dựng concept ý tưởng hòa nhập kiến trúc đô thị

• Đội ngũ kiến trúc sư chiếu sáng tại HacoLED lên concept dựa trên đặc trưng hình học, câu chuyện văn hóa và chức năng của công trình (tòa nhà văn phòng, khách sạn nghỉ dưỡng hay trung tâm thương mại).

• Ánh sáng được thiết kế nhằm làm nổi bật ngôn ngữ kiến trúc: nhấn mạnh phương đứng để tạo cảm giác uy nghi, kéo dài phương ngang để mở rộng không gian, hoặc tập trung vào phần đỉnh (Crown) để tạo điểm nhấn nhận diện biểu tượng đô thị từ xa.

Mô phỏng quang học 3D, kiểm soát độ chói và ô nhiễm ánh sáng

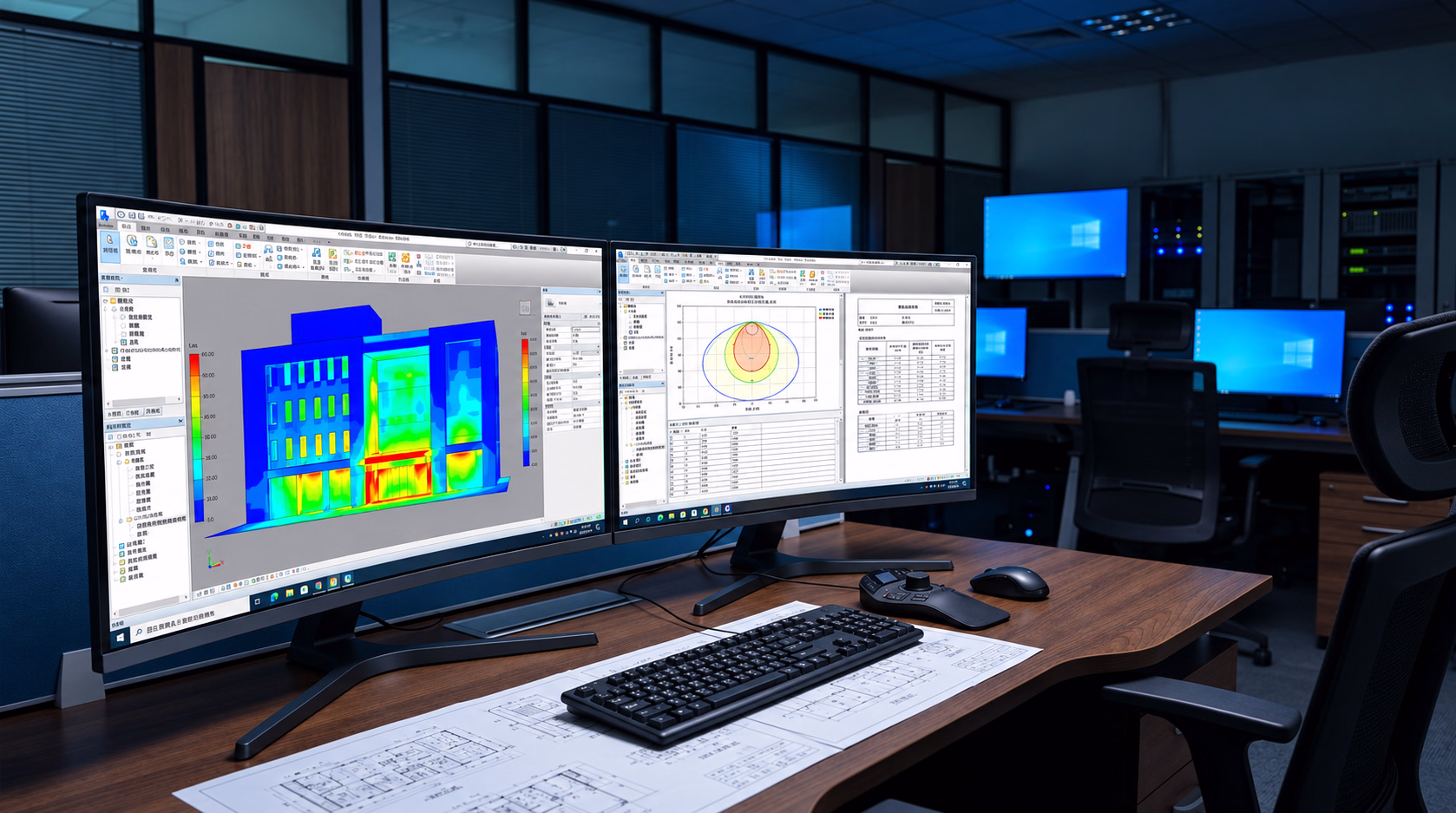

• File thiết kế 3D được đưa vào các phần mềm tính toán quang học quốc tế như DIALux evo hoặc Relux Pro, kết hợp thư viện dữ liệu trắc quang chuẩn (file .IES hoặc .LDT) từ nhà sản xuất đèn.

• Kiểm tra độ rọi trung bình (Lux), độ chói (Luminance – $cd/m^2$) và hệ số đồng đều ($U_0$) trên từng bề mặt vật liệu.

• Đánh giá triệt để hiện tượng tán xạ ánh sáng bầu trời (Skyglow) và ánh sáng lọt vào cửa sổ các căn hộ, phòng ngủ khách sạn lân cận (Light Trespass), đảm bảo dự án thân thiện với môi trường sinh thái ban đêm.

Bước 4 – chọn thiết bị, bố trí và hệ điều khiển

Lựa chọn đúng thiết bị chuyên dụng ngoài trời đóng vai trò sống còn trong việc đảm bảo tuổi thọ hệ thống không bị suy giảm quang thông theo thời gian.

Một hệ thống LED trang trí tòa nhà đạt chuẩn phải hội tụ đầy đủ khả năng chống chọi thời tiết khắc nghiệt, tia cực tím, độ ẩm cao và sự ăn mòn của môi trường ô nhiễm đô thị.

Lựa chọn chủng loại đèn LED chuyên dụng ngoài trời (IP66, IK08, chống UV)

Các thiết bị được phê duyệt đưa vào công trình cần đạt các tiêu chuẩn quốc tế nghiêm ngặt:

• Tiêu chuẩn chống nước và bụi bẩn: Tối thiểu đạt IP66 hoặc IP67, sử dụng keo đổ chuyên dụng (silicone/PU potting) kín khít hoàn toàn bảng mạch bán dẫn.

• Độ bền cơ học: Đạt tiêu chuẩn IK08 trở lên để chịu được va đập cơ học trong quá trình lau kính ngoài trời hoặc tác động của gió bão.

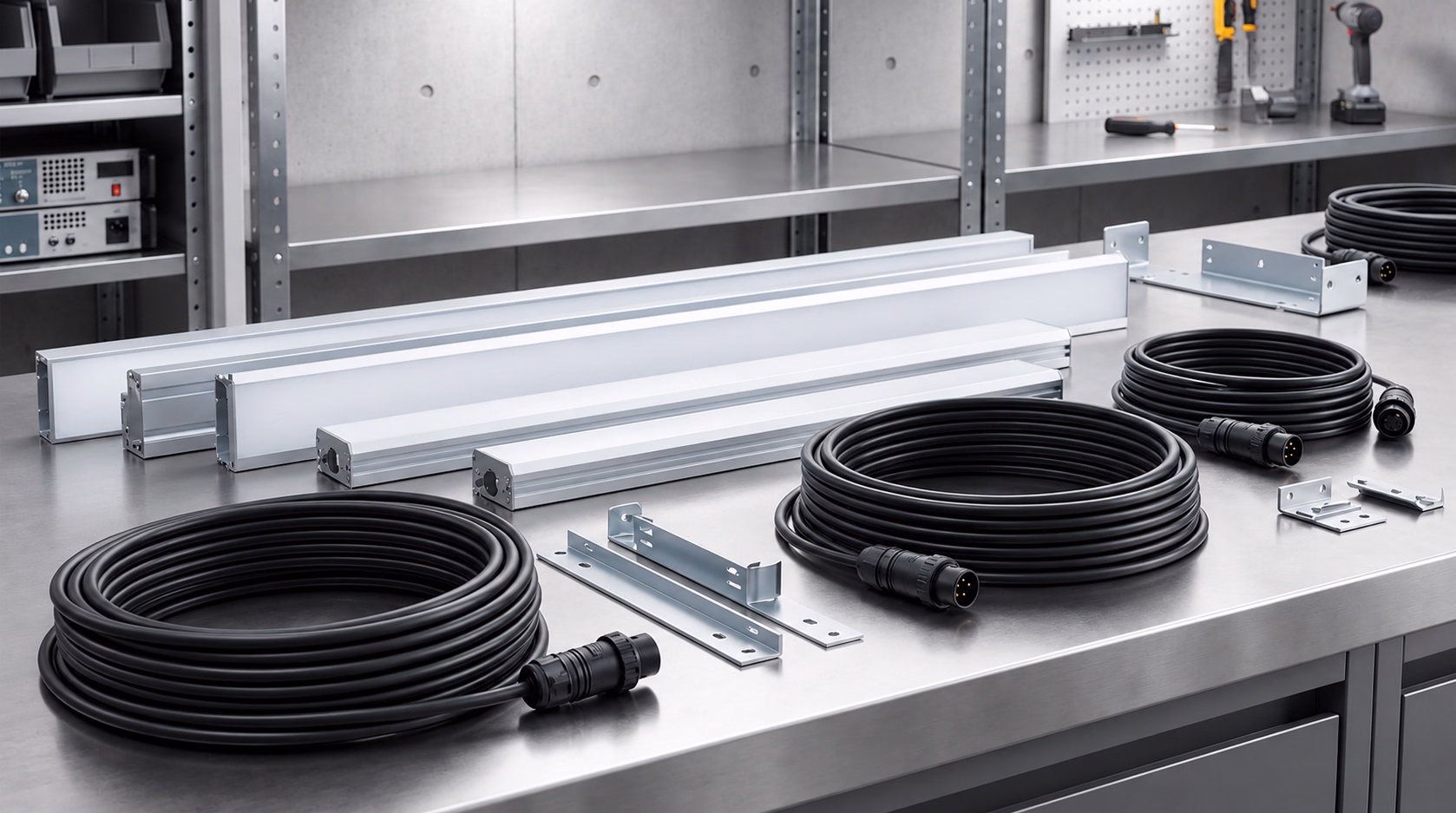

• Đèn viền định hình kiến trúc: Dòng LED Thanh HHX CT2325148F-28 là lựa chọn hàng đầu cho các đường viền gờ tường nhờ khả năng khuếch tán ánh sáng đồng nhất, chống chói và độ bền màu cao.

• Đèn điểm ảnh đa phương tiện: Sản phẩm LED Điểm Phi 30 với kích thước nhỏ gọn, dễ dàng tích hợp ẩn mình vào các mối nối nhôm kính facade, phục vụ các hiệu ứng chạy chữ, đồ họa video chuyển động sắc nét.

Thiết lập hạ tầng điều khiển DMX512/SPI và tính toán dự phòng sụt áp

• Hạ tầng điều khiển ánh sáng sử dụng tiêu chuẩn quốc tế giao thức DMX512 hoặc Art-Net kết hợp bộ giải mã tín hiệu DMX-SPI tốc độ cao, hỗ trợ tốc độ quét khung hình tối thiểu 30-60 fps cho các hiệu ứng mượt mà.

• Tính toán dung lượng bộ chuyển đổi nguồn Switching Power Supply (24VDC / 48VDC) đảm bảo hệ số tải không vượt quá 80% công suất danh định.

• Thiết lập các bộ cấp nguồn phụ trợ và mạch phân nhánh nhằm loại trừ hoàn toàn hiện tượng suy hao điện áp cuối đường dây, giữ cho cường độ sáng và sắc độ màu sắc của từng mét đèn luôn đồng đều tuyệt đối.

Bước 5 – mockup/mẫu thử tại công trình

Mockup (thực nghiệm mẫu thử) tại hiện trường là bước bắt buộc để đối chiếu giữa lý thuyết thiết kế và thực tế công trình. Đây là khâu chốt chặn kỹ thuật loại bỏ 100% rủi ro trước khi tiến hành sản xuất và mua sắm số lượng lớn.

Đánh giá thực tế độ rọi, màu sắc và góc mở chùm tia trên vật liệu thật

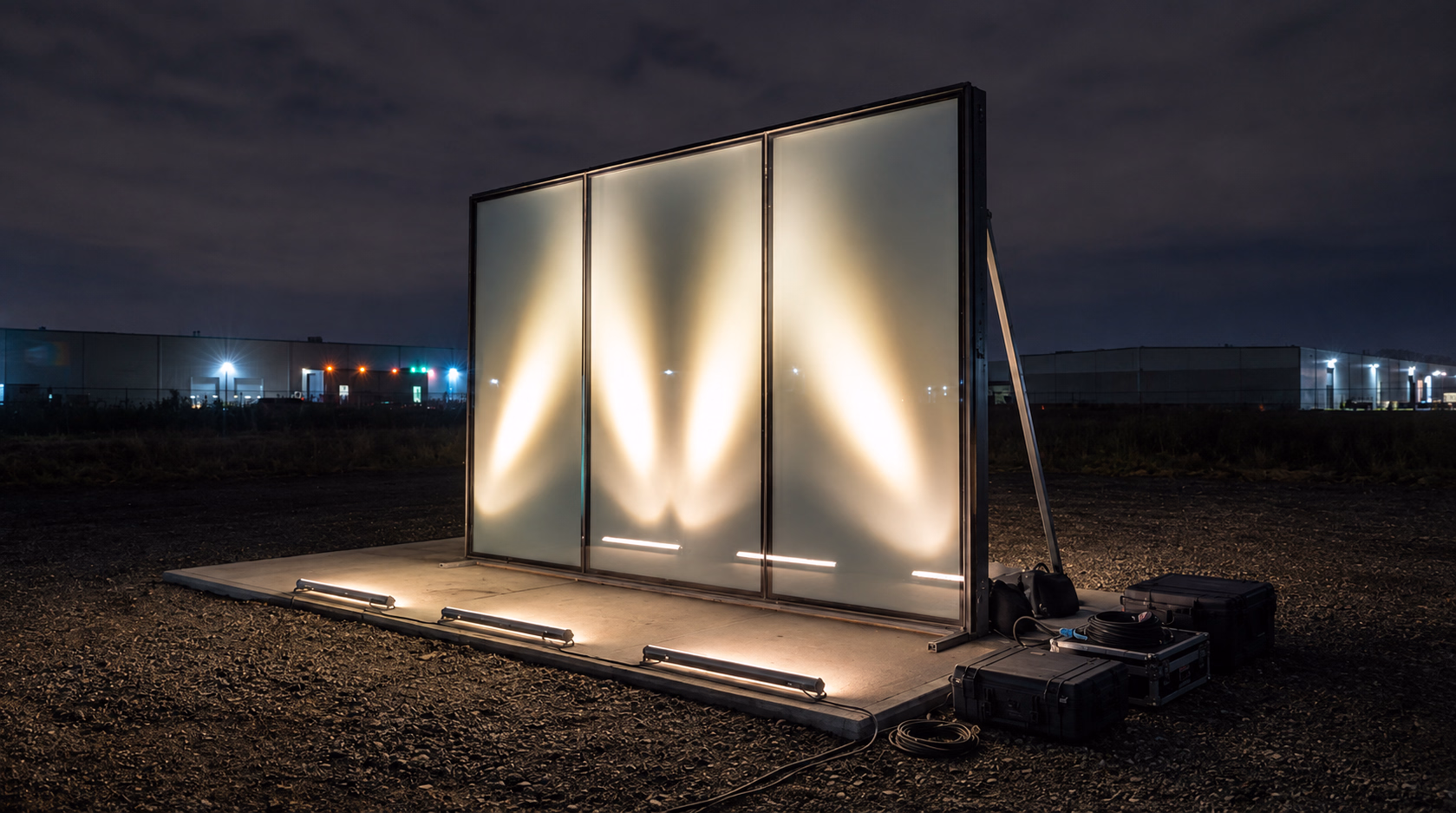

• Kỹ sư HacoLED phối hợp cùng tổng thầu lắp dựng mẫu một module đèn thực tế (khoảng 3 đến 6 mét dài) trên chính mảng tường facade thật của tòa nhà.

• Sử dụng máy đo quang phổ và máy đo độ rọi cầm tay để ghi nhận chính xác nhiệt độ màu (CCT), chỉ số hoàn màu (CRI), độ rọi thực tế và độ tán xạ trên bề mặt vật liệu kiến trúc.

• Đánh giá trực quan sự hòa trộn màu sắc, độ mượt của chùm tia quang học và độ tương phản giữa khu vực chiếu sáng với các mảng tối xung quanh.

Hiệu chỉnh kỹ thuật và nghiệm thu mẫu thử cùng ban quản lý dự án

• Tinh chỉnh góc xoay của thấu kính (Beam Angle), phụ kiện chắn sáng (Louvers/Anti-glare Shield) để loại bỏ mọi góc chói vô ý xuất hiện.

• Hội đồng nghiệm thu gồm chủ đầu tư, tư vấn giám sát và đội ngũ kỹ thuật ký duyệt biên bản nghiệm thu mẫu thử (Mockup Approval Sign-off). Đây là cơ sở pháp lý và tiêu chuẩn kỹ thuật bất biến để kiểm định toàn bộ lô hàng lắp đặt đại trà sau này.

Bước 6 – thi công, lập trình và cân chỉnh

Sau khi mẫu thử được phê duyệt, giai đoạn thi công trên cao và cài đặt hệ thống được kích hoạt với kỷ luật an toàn lao động và độ chính xác cơ điện tối đa.

Biện pháp thi công an toàn trên cao và chống thấm mối nối

• Triển khai lắp đặt sử dụng hệ thống sàn treo gondola chuyên dụng hoặc đội ngũ thi công đu dây chuyên nghiệp có chứng chỉ an toàn lao động trên cao.

• Khung giá đỡ đèn được gia công bằng inox 304 hoặc nhôm định hình mạ Anode, cố định bằng bu lông nở inox chống rỉ sét, chịu được sức gió cấp 12 trở lên theo tiêu chuẩn xây dựng.

• Xử lý chống thấm đa lớp tại tất cả các điểm xuyên tường, xuyên kính bằng keo silicone kết cấu chuyên dụng ngoài trời. Đầu nối dây nguồn và tín hiệu sử dụng jack cắm chống nước ren vặn đạt chuẩn IP68 chống nước xâm nhập tuyệt đối.

Lập trình ngữ cảnh, kiểm thử tín hiệu điều khiển tập trung

• Kỹ sư phần mềm tiến hành gán địa chỉ DMX (Patching Address) cho từng pixel đèn hoặc từng thanh đèn theo đúng sơ đồ tuyến dây bản vẽ hoàn công.

• Lập trình các hiệu ứng động, chuyển cảnh theo danh mục kịch bản đã thống nhất ở Bước 2 thông qua phần mềm điều khiển trung tâm (Madrix, Resolume hoặc hệ thống điều khiển Master của HacoLED).

• Chạy thử nghiệm kiểm tra tín hiệu (Loop Test) liên tục 72 giờ ở các chế độ tải khác nhau để rà soát hiện tượng nhấp nháy, trễ tín hiệu hoặc quá nhiệt linh kiện.

Bước 7 – nghiệm thu, bàn giao và bảo trì

Giai đoạn hoàn tất quy trình thiết kế chiếu sáng mặt dựng khẳng định uy tín thương hiệu HacoLED thông qua hồ sơ nghiệm thu minh bạch và chế độ bảo hành chuyên sâu.

Đo đạc thông số kỹ thuật quang học, kiểm tra an toàn điện

• Đoàn nghiệm thu thực hiện đo đạc độc lập các thông số: điện trở cách điện của dây dẫn, điện trở tiếp địa hệ thống (đạt $< 4\,\Omega$ theo quy chuẩn TCVN), mức độ sụt áp tại các điểm xa nhất của tuyến đèn.

• Kiểm tra việc vận hành tự động theo thời gian thực (Astronomical Timer) hoặc cảm biến ánh sáng ngoài trời, đảm bảo hệ thống tự động bật/tắt chính xác theo chu kỳ hoàng hôn và bình minh.

• Lập biên bản kiểm định hoàn công có chữ ký xác nhận của đại diện chủ đầu tư, tư vấn giám sát và giám đốc kỹ thuật dự án.

Đào tạo chuyển giao công nghệ và quy chế bảo dưỡng định kỳ

• Tổ chức khóa đào tạo trực tiếp cho đội ngũ kỹ sư vận hành của tòa nhà: hướng dẫn thao tác phần mềm điều khiển, chuyển đổi kịch bản chiếu sáng, sao lưu dữ liệu và xử lý các sự cố cơ bản.

• Bàn giao bộ tài liệu hướng dẫn vận hành chi tiết, sơ đồ nguyên lý phân bổ tủ điện và danh mục vật tư dự phòng tiêu hao.

• Thiết lập quy chế bảo dưỡng kỹ thuật định kỳ 6 tháng/lần: vệ sinh thấu kính quang học, kiểm tra độ siết bu lông chịu lực, kiểm tra gioăng chống thấm và đo lường độ suy giảm quang thông của chip LED.

Câu hỏi thường gặp về quy trình thiết kế chiếu sáng mặt dựng (FAQ)

Thời gian triển khai toàn bộ quy trình thiết kế chiếu sáng mặt dựng mất bao lâu?

Thời gian triển khai trung bình cho một dự án facade quy mô tiêu chuẩn dao động từ 4 đến 8 tuần đối với giai đoạn thiết kế, lập mô phỏng và duyệt mockup. Giai đoạn thi công lắp đặt và căn chỉnh tại công trường phụ thuộc vào tiến độ xây dựng của tòa nhà, thông thường kéo dài từ 30 đến 60 ngày làm việc.

Tại sao bắt buộc phải làm mockup tại hiện trường trước khi lắp đặt đại trà?

Mô phỏng 3D trên máy tính chỉ tái lập khoảng 85-90% điều kiện thực tế. Mẫu thử mockup tại công trường là cách duy nhất để kiểm tra chính xác độ tương tác của ánh sáng với lớp sơn phủ, độ phản quang của kính và hiện tượng nhiễu sáng từ đèn đường xung quanh, giúp loại bỏ triệt để nguy cơ phải tháo dỡ sửa đổi tốn kém sau khi đã lắp hàng loạt.

Cần chuẩn bị những hồ sơ mặt bằng nào trước khi khảo sát dự án?

Để việc khảo sát diễn ra nhanh chóng và chính xác, chủ đầu tư cần cung cấp: bản vẽ kiến trúc mặt đứng và mặt cắt facade (file CAD), bản vẽ kết cấu chi tiết hệ khung xương facade, hồ sơ thiết kế cơ điện (MEP) khu vực mặt ngoài và sơ đồ vị trí các trạm/tủ cấp nguồn điện gần nhất.

Kết luận & Đăng ký khảo sát tư vấn chuyên sâu

Một quy trình thiết kế chiếu sáng mặt dựng chặt chẽ, chuẩn kỹ thuật không chỉ là bảo chứng cho diện mạo rực rỡ, đẳng cấp của công trình ban đêm mà còn là chiếc chìa khóa tối ưu hóa chi phí đầu tư và chi phí vận hành cho chủ đầu tư.

HacoLED với bề dày kinh nghiệm triển khai hàng trăm công trình chiếu sáng kiến trúc quy mô lớn trên toàn quốc, cam kết mang đến giải pháp trọn gói chuyên nghiệp: từ tư vấn phương án, cung cấp thiết bị chính hãng đầy đủ CO-CQ, đến thi công lắp đặt an toàn tuyệt đối và bảo hành dài hạn tận tâm.

Quý chủ đầu tư, ban quản lý dự án và tổng thầu có nhu cầu khảo sát thực địa và nhận hồ sơ thiết kế concept chiếu sáng mặt dựng, vui lòng liên hệ ngay với đội ngũ chuyên gia kỹ thuật của HacoLED để được hỗ trợ nhanh chóng và chính xác nhất.
