Để tạo nên một không gian trình diễn hoành tráng với hình ảnh sắc nét, việc hiểu rõ thông số kỹ thuật và cấu tạo màn hình led là yếu tố sống còn đối với các nhà thầu và đạo diễn sự kiện. Khi đứng trước một màn hình khổng lồ hàng chục mét vuông, nhiều người thường tự hỏi: “Cần bao nhiêu bóng LED nhỏ li ti để ghép thành kiệt tác này?”.
Trong bài viết chuyên sâu này, HacoLED sẽ bóc tách chi tiết từng thành phần cơ bản và hướng dẫn bạn công thức chuẩn xác nhất để tính toán số lượng bóng LED, giúp tối ưu hóa chi phí và đảm bảo chất lượng hiển thị tuyệt vời nhất.
Tổng quan kỹ thuật về cấu tạo màn hình LED sân khấu
Hiểu một cách đơn giản, một màn hình hiển thị kích thước lớn không phải là một khối đúc liền. Cấu tạo màn hình led thực chất là sự ghép nối hoàn hảo và đồng bộ của hàng trăm, hàng ngàn linh kiện nhỏ gọn lại với nhau. Điều này tạo ra sự linh hoạt tuyệt đối trong khâu thi công chuyên nghiệp.
Dưới đây là những thành phần cốt lõi tạo nên một hệ thống hoàn chỉnh:
Cấu trúc nền tảng từ các Module LED

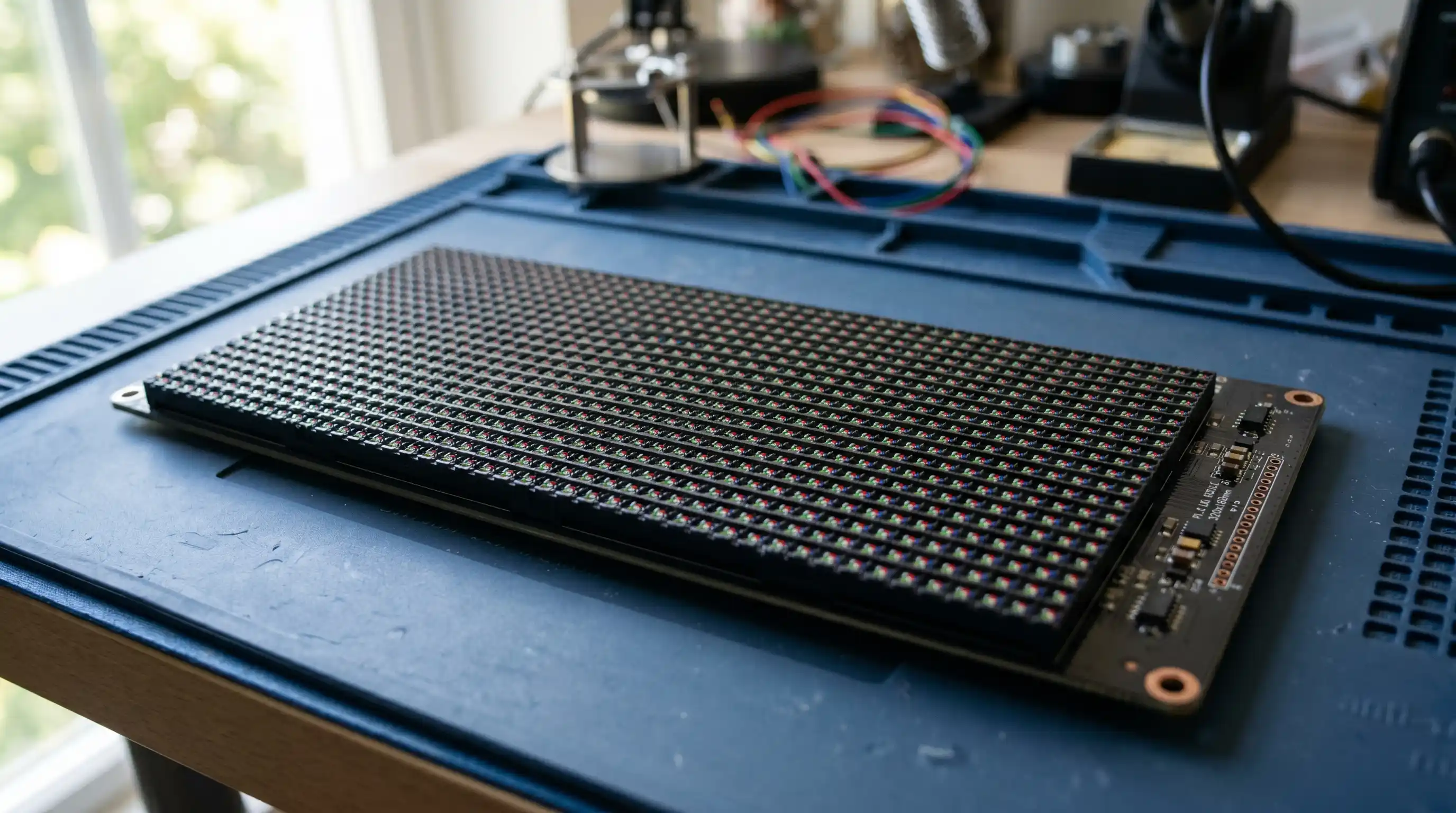

Nền tảng cơ sở của mọi hệ thống hiển thị chính là các module LED. Đây là bảng mạch điện tử nhỏ chứa các bóng LED (Pixel) được xếp thành các hàng và cột với khoảng cách đều nhau (gọi là Pixel Pitch).
-
Bóng LED (SMD/DIP): Linh kiện phát sáng trực tiếp, quyết định độ sáng và dải màu.
-
IC điều khiển: Chip xử lý tín hiệu, đảm bảo độ làm tươi (Refresh Rate) ổn định.
-
Mặt nạ (Mask): Lớp nhựa bảo vệ bóng LED khỏi va đập và tăng độ tương phản.
Hệ thống Cabinet, Card điều khiển và Nguồn
Để các module riêng lẻ có thể hoạt động cùng nhau, cấu tạo màn hình led bắt buộc phải có khung bảo vệ và hệ thống điều khiển trung tâm:
-
Cabinet (Cabin): Khung đúc bằng nhôm hoặc hợp kim, chứa nguồn và card. Cabin giúp ghép nối các module thành màn hình lớn một cách liền mạch, chống chịu thời tiết.
-
Card Thu/Phát tín hiệu: Xử lý và truyền tải dữ liệu hình ảnh từ máy tính hoặc bộ xử lý hình ảnh (Processor) đến các module.
-
Nguồn điện (Power Supply): Chuyển đổi dòng điện xoay chiều thành điện áp một chiều (thường là 5V) để cung cấp cho bóng LED và IC.
Cách tính số lượng bóng từ cấu tạo màn hình LED thực tế
Dựa vào nền tảng công nghệ LED Display tiên tiến, chúng ta có thể dễ dàng tính toán được tổng số điểm ảnh (pixel) và số lượng bóng LED trên một diện tích nhất định. Một điểm ảnh thường tương đương với một bóng LED SMD (tích hợp đủ 3 màu RGB).
Phân tích thông số trên màn hình LED P3 ngoài trời

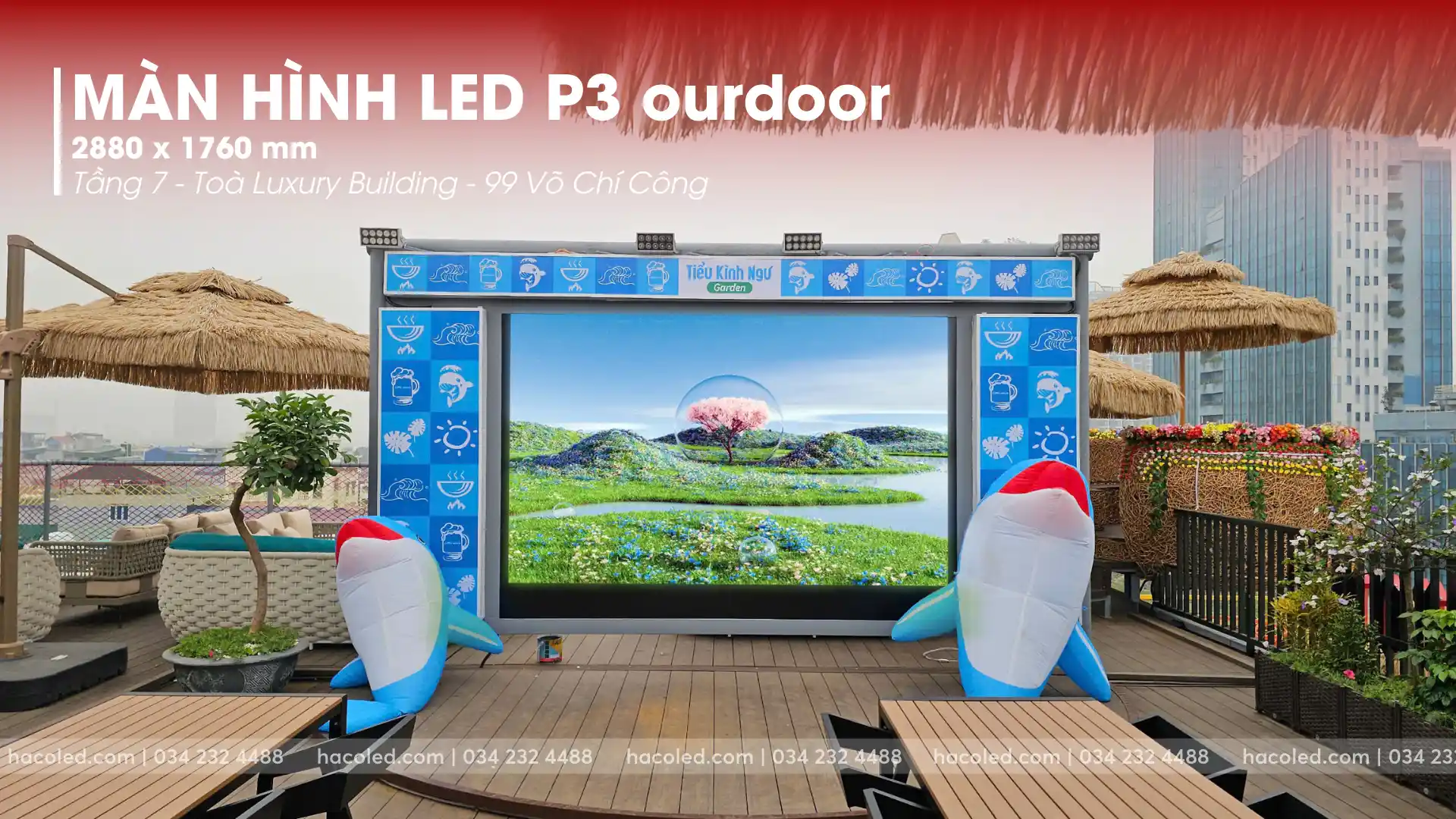

Lấy ví dụ với dòng sản phẩm màn hình LED P3 ngoài trời đang rất được ưa chuộng hiện nay. Chữ “P3” biểu thị khoảng cách giữa 2 tâm điểm ảnh (Pixel Pitch) là 3mm.
-
Mật độ điểm ảnh: Mật độ của dòng P3 thường rơi vào khoảng 111.111 điểm ảnh/m2.
-
Cách tính: Trong 1 mét vuông màn hình P3, bạn sẽ có chính xác 111.111 bóng LED (do sử dụng công nghệ bóng SMD 3 in 1).
-
Chất lượng: Mật độ càng cao, số bóng càng nhiều, hình ảnh hiển thị sẽ càng sắc nét và chân thực.
Bài toán thực tế cho màn hình LED sân khấu 20m2
Nếu bạn là nhà thầu đang chuẩn bị thi công một dự án màn hình LED sân khấu có diện tích 20m2 bằng loại P3, việc tính toán tổng số bóng LED vô cùng đơn giản:
-
Công thức tổng quát: Tổng số bóng = Diện tích (m2) x Mật độ điểm ảnh (bóng/m2).
-
Áp dụng số liệu: 20m2 x 111.111 bóng/m2 = 2.222.220 bóng LED.
-
Kết luận: Để tạo ra một màn hình 20m2 hoành tráng, bạn cần đến hơn 2,2 triệu điểm sáng hoạt động đồng bộ.
Đây chính là lý do tại sao hệ thống điều khiển và cấu tạo màn hình led cần sự chính xác tuyệt đối để không xảy ra hiện tượng chết điểm ảnh hay giật lag tín hiệu.
HacoLED – Đơn vị cung cấp giải pháp toàn diện và chính hãng
Việc nắm rõ cấu tạo màn hình led giúp bạn đánh giá được chất lượng linh kiện, từ đó đưa ra quyết định đầu tư đúng đắn. Tại HacoLED, chúng tôi tự hào là nhà cung cấp giải pháp toàn diện về màn hình hiển thị số 1 Việt Nam.
-
Chính hãng 100%: Mọi thiết bị, từ Module, Card đến Nguồn đều đầy đủ CO-CQ.
-
Thi công chuyên nghiệp: Đội ngũ kỹ sư am hiểu sâu sắc về thông số, đảm bảo lắp đặt đúng tiêu chuẩn, an toàn tuyệt đối.
-
Bảo hành dài hạn: Hỗ trợ kỹ thuật 24/7, xử lý sự cố nhanh chóng.
Câu hỏi thường gặp (FAQ) về cấu tạo màn hình LED
1. Cấu tạo màn hình LED trong nhà và ngoài trời có gì khác biệt? Sự khác biệt lớn nhất nằm ở độ sáng bóng LED, lớp keo tản nhiệt và thiết kế cabinet. Màn hình ngoài trời có thêm gioăng cao su, phủ keo chống nước (chuẩn IP65 trở lên) và độ sáng cực cao để chống lóa dưới ánh nắng.
2. Nếu 1 bóng LED hỏng thì có phải thay cả màn hình không? Không. Nhờ cấu tạo màn hình led chia thành các module độc lập, khi một bóng hỏng hoặc một module lỗi, đội ngũ kỹ thuật chỉ cần tháo đúng module đó ra sửa chữa hoặc thay thế, vô cùng tiết kiệm và nhanh chóng.
3. Tại sao hai màn hình cùng diện tích lại có giá khác nhau? Giá thành phụ thuộc chủ yếu vào Pixel Pitch (P2, P3, P4…). Cùng một diện tích nhưng loại P2 (mật độ điểm ảnh dày đặc) sẽ đắt hơn nhiều so với P4 do sử dụng lượng linh kiện bóng LED và IC điều khiển lớn hơn rất nhiều.
