Hiểu được sự lo lắng của nhiều doanh nghiệp sử dụng màn hình ghép nhưng không có bộ phận kỹ thuật, bài viết dưới đây HacoLED sẽ chia sẻ đến mọi người quy trình lắp đặt màn hình ghép cơ bản và an toàn.

man hinh ghep orion la gi
Màn hình ghép

Những thông tin dưới đây sẽ cho bạn nắm rõ quy trình lắp đặt màn hình ghép từ lúc khảo sát địa điểm đến khi hệ thống màn hoàn thành và chạy thành công.

Quy trình lắp đặt màn hình ghép cơ bản và an toàn

1. Khảo sát địa điểm thi công

Trước khi lắp đặt màn hình ghép thì một cuộc khảo sát thực tế tại vị trí lắp đặt là rất cần thiết. Khi thực hiện, hãy kiểm tra dựa theo hướng dẫn sau:

  1. Đầu tiên, bạn cần bản vẽ thiết kế kiến trúc của địa điểm.
  2. Thứ hai, xác định mục đích cần bao nhiêu màn hình và vị trí các màn hình sẽ được lắp đặt.
  3. Thứ ba, cân nhắc về các địa điểm đục lỗ cho khung gắn màn hình để tránh các ống dẫn nước và thuận tiện với ổ cắm điện nhất.
  4. Từ đó, thiết kế một phương pháp lắp đặt cơ bản.
  5. Sau khi thực hiện thiết kế sơ đồ khối lắp đặt màn hình ghép, hãy ước tính quy trình, thời gian thực hiện.

Chú ý: Độ nghiêng và chất liệu của bức tường (tường thạch cao sẽ không đủ tiêu chuẩn) nơi bạn định lắp đặt màn hình ghép để tránh gặp sự cố và có thể sử dụng lâu dài.

2. Thiết bị cần có để lắp đặt màn hình ghép

Trong một hộp sản phẩm màn hình ghép sẽ có tối thiểu những vật dụng sau. Bạn có thê tham khảo để đối chiếu khi mua sản phẩm.

hop man hinh ghep vestel
Hộp sản phẩm màn hình ghép Vestel
  • Hướng dẫn cài đặt đơn giản
  • Phiếu bảo hành
  • CD hướng dẫn sử dụng
  • Pin
  • Điều khiển từ xa
  • Dây cáp điện
  • Cáp DP
  • Giá đỡ và vít
thiet bi lap dat man hinh ghep
Thiết bị cần có để lắp đặt màn hình ghép

Chú ý: Sau khi mở hộp, cẩn thận không đặt màn hình ở các tư thế dựa nghiêng để tránh bị hư hỏng, không ấn mạnh vào cạnh của màn hình. Hãy cắm nguồn và kiểm tra hoạt động của màn hình với điều khiển từ xa để kiểm tra xem menu có sẵn không.

3. Hướng dẫn lắp đặt màn hình ghép chi tiết

Thông tin dưới đây, HacoLED sẽ hướng dẫn bạn thực hiện lắp ráp màn hình ghép cỡ tiêu chuẩn 2×2: 2 màn hình ghép ngang và 2 màn hình ghép dọc.

3.1 Chế độ lắp đặt màn hình ghép ngang

Bước 01: Đầu tiên là gắn adapter (bộ chuyển đổi) vào mặt sau của màn hình ở hai bên trái và phải.

buoc 01 lap dat man hinh ghep ngang
Bước 01

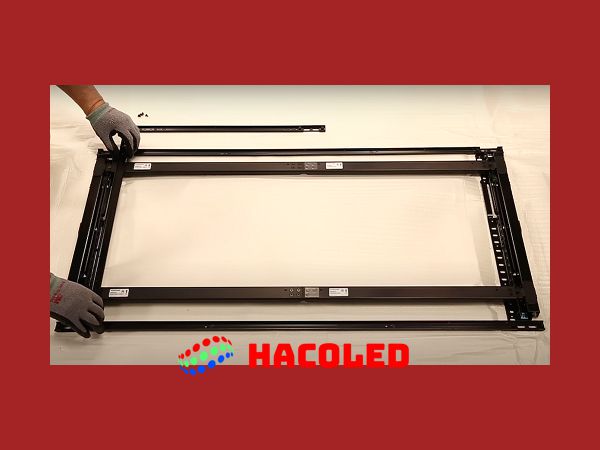

Bước 02: Chuẩn bị giá treo để cố định các tấm màn hình. Thanh chiều cao sẽ được bắt vít ở hai bên trái phải của khung, chú ý đính kèm 8 miếng bọc nhựa bảo vệ ở các góc khung và các đầu thanh chiều cao.

buoc 02 lap dat man hinh ghep ngang
Bước 02

Bước 03: Kết nối thiết bị cảm biến với màn hình thông qua một rắc cắm.

buoc 03 lap dat man hinh ghep ngang
Bước 03

Bước 04: Sau khi 4 giá đỡ tường được lắp lại với nhau, gắn chúng vào tường, Tiếp đến tháo bỏ các thanh chiều cao trước đó.

Bước 05: Mở chốt an toàn ở hai bên trái và phải để kéo giá treo dãn ra khung cố định với tường.

buoc 05 lap dat man hinh ghep ngang
Bước 05

Bước 06: Đặt 4 móc treo trên adapter đã gắn vào màn hình ở bước 1 vào giá treo, siết chặt vít để cố định trước khi đẩy sát vào khung. Làm tương tự với các tấm màn hình còn lại.

buoc 06 lap dat man hinh ghep ngang
Bước 06

Bước 07: Trên 4 góc của giá treo có trục xoay hình bánh xe để điều chỉnh màn hình ngang dọc

buoc 07 lap dat man hinh ghep ngang
Bước 07

Bước 08: Cuối cùng kiểm ra toàn bộ hệ thống khung và màn hình ghép theo các tiêu chí về độ thăng bằng, khoảng hở giữa hai màn hình.

3.2 Chế độ lắp đặt màn hình ghép dọc

Các bước lắp đặt màn hình ghép dọc cũng gần tương tự, cụ thể trong các bước 1 và bước 2 chúng ta thực hiện các thao tác với chiều dọc của màn thay vì chiều ngang như bên trên.

Bước 01: Mở rộng 2 đầu của adapter để vừa với chiều dọc màn hình, bắt vít cố định phần mở rộng. Gắn adapter 2 bên trái phải theo chiều dọc màn hình.

buoc 01 lap dat man hinh ghep doc
Bước 01

Bước 02: Tiếp đến chuẩn bị khung treo để cố định các tấm màn hình. Tháo bỏ 2 đoạn đấu nối để thu ngắn khung. Thanh chiều cao cũng được bắt vít hai bên.

buoc 02 lap dat man hinh ghep doc
Bước 02

Sau đó, bạn làm tương tự như chế độ màn hình ghép ngang.

Như vậy, trên đây là những thông tin về hướng dẫn quy trình lắp đặt màn hình ghép cơ bản mà chúng tôi mang đến cho bạn. Hy vọng giúp ích cho bạn. Đừng quên ghé HacoLED để tìm đọc những thông tin thú vị khác.
